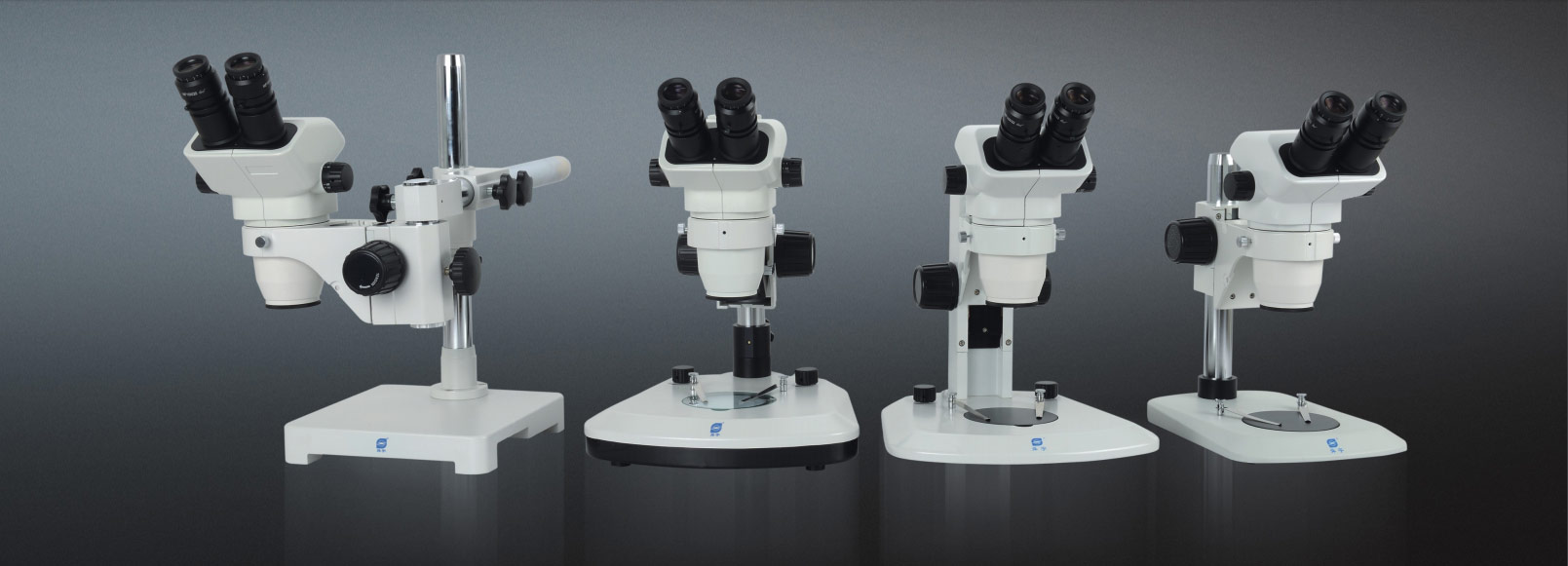

인체 공학적 디자인과 일치하는 작고 유선형의 스타일. 광학 시스템의 새로운 디자인은 이미지 품질을 새로운 수준으로 향상 시켰으며 더 선명하고 높은 해상도를 제공합니다.
- 넓은 시야, 큰 줌 비율, 긴 작동 거리.
- LED 조명 및 스탠드 일체형 디자인.
- SZN 시리즈 줌 스테레오 현미경은 현대 생물학, 의학, 과학 연구, 현대 전자 및 기타 기술 산업의 검사 라인에 대한 고정밀 요구 사항을 충족시킵니다.
- 모든 광학 부품은 특수 가공을 거쳐 특수 필름으로 코팅되어 넓은 범위의 고품질의 균일한 광학 이미지를 형성합니다.
- 줌 대물 렌즈 0.67X ~ 4.5X (6.7 : 1), 표준 배율 6.7X ~ 45X. 옵션 보조 렌즈를 사용하면 배율은 2X ~ 225X가 될 수 있습니다.
- 표준 작동 거리는 100mm, 옵션 보조 렌즈 사용, 작동 거리는 26mm ~ 287mm까지 확장 할 수 있습니다.
- 헤드 – 인체 공학적 설계로 장시간 사용시 피로를 덜 느끼게됩니다.
- 줌 조절(축 방향)은 양방향 세팅으로 쉬운 조작, 고정밀 줌 반복.
- 내장형 조명기는 전압 110V ~ 240V, 상하 LED 조명, 균일 조명 및 별도 제어.
- 밝기는 별도로 조정되며 동일한 색온도 조명을 제공 할 수 있습니다.
- 안정적인 광도, 저전압, 저소비 전력, 저 발열 및 긴 수명.

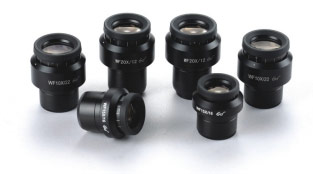

접안 렌즈
넓은 시야, 큰 줌 비율, 긴 작동 거리.
- 기본 : 10x/22mm.
- 옵션 : 15x/16mm, 20x/12mm, 30x/8mm.

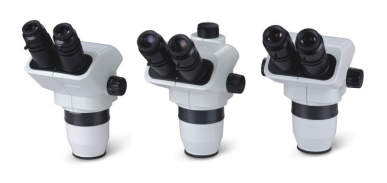

헤드
디옵터 조정 가능(±5), 45° – 60° 경사각.
인체 공학적 설계로 장시간 사용시 피로를 감소시킵니다. 삼안 헤드에 카메라 시스템을 연결하면 최적화된 이미지 출력을 경험합니다.
조 명
- 밝기는 별도로 조정되며, 장시간 동일한 조명을 제공 할 수 있습니다.
- 안정적인 광도, 저전압, 저소비 전력, 저 발열 및 긴 수명.

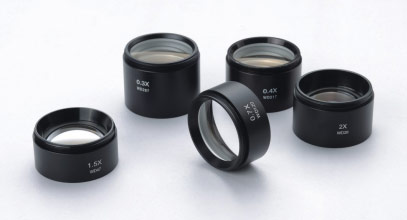

대물 렌즈
- 대물 렌즈 배율 0.67X ~ 4.5X (6.7 : 1), 표준 배율 6.7X ~ 45X. 옵션 보조 렌즈를 사용하면 배율은 2X ~ 225X가 될 수 있습니다.
- 표준 작동 거리는 100mm, 옵션 보조 렌즈 사용시작동 거리는 26mm ~ 287mm까지 확장 할 수 있습니다.
| 접안 렌즈 |
대물렌즈0.3X | 대물렌즈0.4X | 대물렌즈0.5X | 대물렌즈0.75X | 대물렌즈 1X | 대물렌즈1.5X | 대물렌즈2.0X | |||||||
| 작업거리 287mm | 작업거리217mm | 작업거리177mm | 작업거리117mm | 작업거리100mm | 작업거리47mm | 작업거리26mm | ||||||||
| 확대 배율 |
시야(mm) | 확대 배율 |
시야(mm) | 확대 배율 |
시야(mm) | 확대 배율 |
시야(mm) | 확대 배율 |
시야(mm) | 확대 배율 |
시야(mm) | 확대 배율 |
시야(mm) | |
| 10X/22 | 2.1X | 104.8 | 3.5X | 35.7 | 3.5X | 62.9 | 5.0X | 44.9 | 7.0X | 31.4 | 11.0X | 21.0 | 14.0X | 15.7 |
| 13.5X | 16.3 | 18.0X | 12.2 | 22.5X | 9.8 | 69.0X | 7.0 | 45.0X | 4.9 | 68.0X | 3.3 | 90.0X | 2.4 | |
| 15X/16 | 3.15X | 76.2 | 4.2X | 57.1 | 5.25X | 45.7 | 7.0X | 32.7 | 10.5X | 22.9 | 16.0X | 15.2 | 21.0X | 11.4 |
| 20.25X | 11.9 | 27.0X | 8.9 | 33.75X | 7.1 | 50.0X | 5.1 | 70.0X | 3.6 | 101.0X | 2.4 | 135.0X | 1.8 | |
| 20X/12 | 29.4X | 57.1 | 5.6X | 42.9 | 7.0X | 34.3 | 6.0X | 24.5 | 14.0X | 17.1 | 21.0X | 11.4 | 28.0X | 8.6 |
| 27X | 8.9 | 36.0X | 6.7 | 45.0X | 5.3 | 38.0X | 3.8 | 90.0X | 2.7 | 135.0X | 1.8 | 180.0X | 1.3 | |
| 25X/9 | 5.25X | 42.9 | 7.0X | 32.1 | 8.75X | 25.7 | 4.0X | 18.4 | 17.5X | 12.9 | 26.0X | 8.6 | 35.0X | 6.4 |
| 33.75X | 6.7 | 45.0X | 5.0 | 56.25X | 4.0 | 28.0X | 2.9 | 112.5X | 2.0 | 169.0X | 1.3 | 225.0X | 1.0 | |
| 30X/8 | 6.3X | 38.1 | 8.4X | 28.6 | 10.5X | 22.9 | 15.0X | 16.3 | 21.0X | 11.4 | 32.0X | 7.6 | 42.0X | 5.7 |
| 40.5X | 5.9 | 54.0X | 4.4 | 67.5X | 3.6 | 95.0X | 2.5 | 135.0X | 1.8 | 203.0X | 1.2 | 270.0X | 0.9 | |
호환 가능 스탠드
- 아래 스탠드 모두 채용 가능합니다
B4
- 재물대 직경 : ø100, 클립
- 흰색 및 검은색 재물대
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대 크기 :
210 x 273 x 22mm
B2
- B2 투과형 베이스
- φ95mm 유리판과 흑백 작업 보드
- 12v / 15w 할로겐 램프, 밝기를 독립적으로 조절 가능
- 기본 12v / 15w 할로겐 (7w 형광 선택 가능)
- 봉 높이 : 240mm
- 직경 : φ32mm
- 받침대 크기 :
20mm x 255mm x 40mm
B5
- 봉 높이 : 280mm
- 봉 직경 : ø32mm
- 받침대 크기 :
320 x 260 x 16mm
B6
- 높이 : 260mm
- 초점 거리 :110mm
- 본드암 직경 Ø 76mm
- 받침대 크기 :
300mm x 303mm x 45mm
BL3
- 전원 공급 : 110V~240V
- LED조명, 밝기조절가능
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대 크기 :
303 x 290 x 47mm - 상부조명 ST70L1 사용 가능
SZ-STL1
- 어느 각도 및 위치에서도 관찰 가능
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대크기 :
210 x 260 x 22mm
SZ-STL2
- 이중 암(arm) 구조로 견고하며 안정적임
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대크기 :
210 x 260 x 20mm
SZ-ST2
- 봉타입 넓은 스탠드
- 봉높이: 248mm
- 직경: 32mm, 320 X 260 X 12mm
- 가로폭이 넓어 안정적인 스탠드

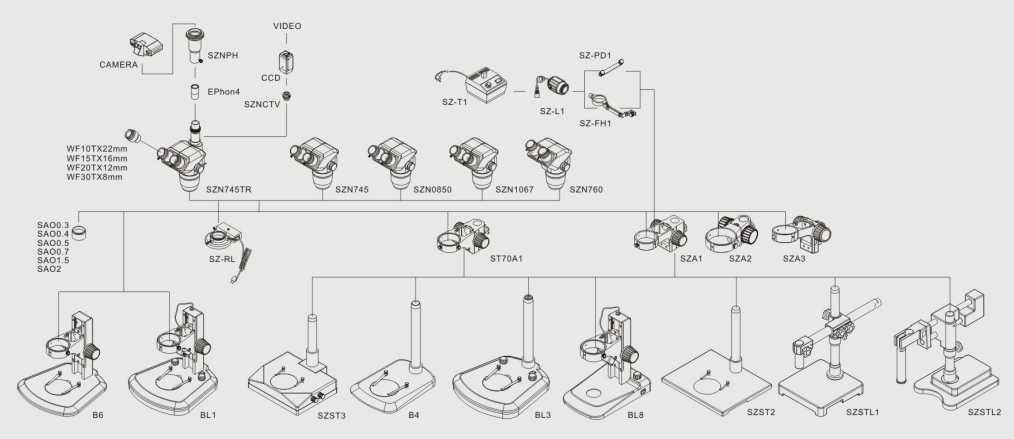

SZN series configration chart
제품 사양
| Optical system | Infinity color corrected optical system |
| Viewing head | Gemel trinocular head 45°inclined, Interpupillary distance adjustable between：54-75mm，diopter adjustment ±5, refract rate:binocular 100%，binocular:trinocular=80%:20% |
| Eyepiece | High eyepoint wide field plan eyepiece PL10X22mm |
| High eyepoint wide field plan eyepiece PL15X/16mm | |
| Objective | Infinity LWD plan achromatic metallurgical objective:
LMPL5X /0.15 /WD10.8 LMPL10X/0.3 /WD10 LMPL20X/0.45 /WD4 Infinity LWD plan semi-apochromatic metallurgical objective: LMPLFL50X/0.55 /WD7.8 LMPLFL100X/0.80 /WD2.1 |
| Nosepiece | Reversed quintuple nosepiece |
| focus | coaxial coarse and fine focusing mechanism，coarse range:38mm per rotation,fine range：0.2 mm per rotation，fine precision：0.002mm，with coarse tension adjustment device |
| stage | Fixed stage, Size 160X250mm |
| plate | Metal plate（center holeΦ12）/Metal plate（center holeΦ25）/ the stage extension plate |
| Movable | coaxial low hand position removable stage，moving range 120x78mm |
| Reflective illumination System | Reflection Koehler illuminator，with iris diaphragm and centerable filed diaphragm, wide voltage 90-240V ，12V/50W halogen bulb，center adjustable light intensity continuously adjustable |
| Polarizing kit | Polarizer slide |
| Analyzer slide,360 °rotating | |
| Filter | Φ32mm yellow/green/blue/neutral |
| Photo accessories | Photo tube（with PK mount），photo eyepiece 3.2X |
| Video accessories | CTV0.5X/1.0X |
