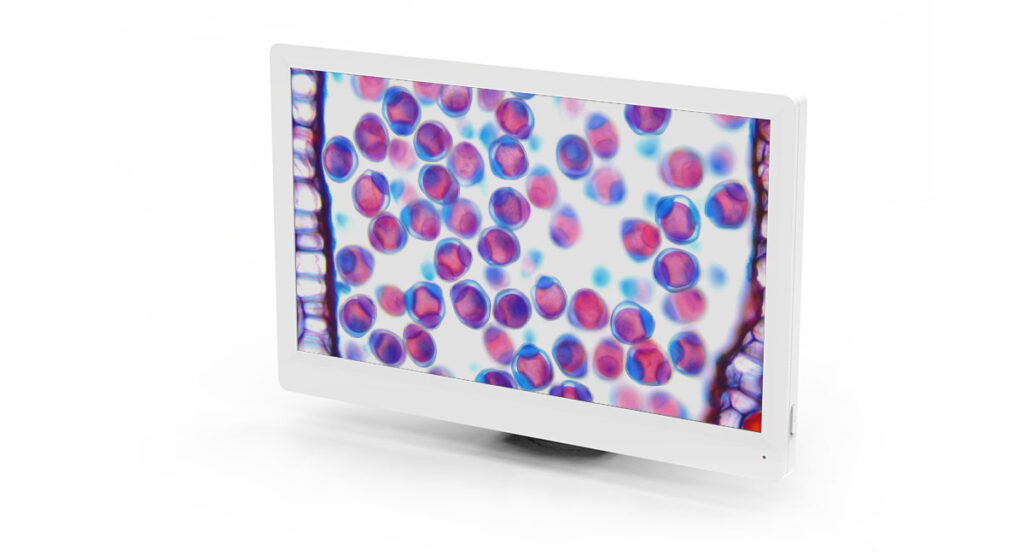

11.6 인치 휴대용 모니터
- 1920 * 1080 Hd 해상도
- 16 : 9 화면 비율
- HDMI 표준 인터페이스
- 초당 전송 프레임 60fps
- 공간 확보의 용이성
- 편리한 휴대성

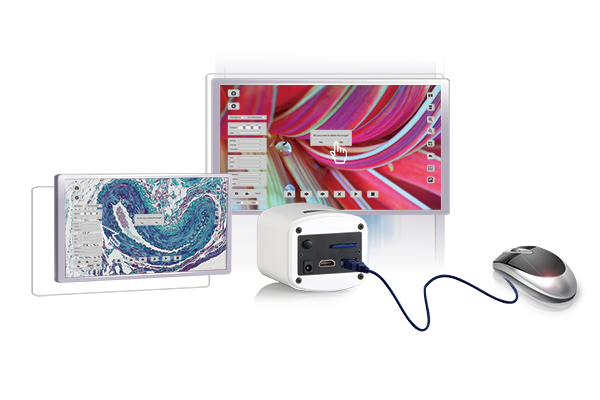

5,000,000 픽셀 CMOS 카메라
- 1 / 2.5 ” 센서
- 15fps @ USB2.0 @ 15fps @ HDMI
- 정적 해상도 – 2592 × 1932, 동적 해상도 – 1920×1080,
- 내장 소프트웨어 마우스 컨트롤
- PC가 필요 없이 SD카드(8G)에 사진, 비디오 촬영
- 자동으로 화이트 밸런스, 노출, 채도를 최적화
- 표준 C-마운트
측정 애플리케이션
직관적인 인터페이스를 통해 사용자에게 높은 생산성의 정량 분석을 제공합니다
신개념 설계, 우수한 품질, 다양한 접안렌즈 및 추가 대물 렌즈 구성
- 대물렌즈 0.7x ~ 4.5x, 배율변환 비율 6.4 : 1,
기본 배율범위 : 7X ~ 45X (최대배율 3.5X ~ 180X) - 표준 작업거리 100mm
(옵션 대물렌즈 사용시 최대 작업거리 30mm ~ 165mm) - 45˚ 경사각 경통, 쌍안 각도 조절, 안폭 조절로 장시간 사용시에도 피로감을 줄일 수 있음.
- 인체 공학적 설계로, 양쪽에 있는 미세 조절 손잡이를 이용해 수평 조절 배율의 정도를 높일 수 있음.
헤드(Head)
- 디옵터(± 5)는 높은 시점을 제공하고, 접안 렌즈는 넓은 시야 영역을 지원, 마진 현상을 방지하고 피사체를 빠르게 찾을 수 있으며 관찰의 쾌적함을 크게 향상시킵니다. 안폭은 54mm-75mm 사이에서 조절됩니다.
접안렌즈 배율
직관적인 인터페이스를 통해 사용자에게 높은 생산성의 정량 분석을 제공합니다
| 접 안 | 기 본 | 보조렌즈 0.5X |
보조렌즈 1.5X | 보조렌즈 2X |
||||
| 작업거리 100mm | 작업거리 165mm |
작업거리 45mm | 작업거리 30mm |
|||||
| 확대배율 | 시 야 | 확대배율 | 시 야 | 확대배율 | 시 야 | 확대배율 | 시 야 |
|
| 10X/20mm | 7.0X | 28.6mm | 3.5X | 57.1mm | 10.5X | 19mm | 14X | 14.3mm |
| 45.0X | 4.4mm | 22.5X | 8.9mm | 67.5X | 3mm | 90X | 2.2mm | |
| 15X/15mm | 10.5X | 21.4mm | 5.3X | 42.9mm | 15.8X | 14.3mm | 21X | 10.7mm |
| 67.5X | 3.3mm | 33.8X | 6.7mm | 101.3X | 2.2mm | 135X | 1.7mm | |
| 20X/10mm | 14.0X | 14.3mm | 7.0X | 28.6mm | 21.0X | 9.5mm | 28X | 7.1mm |
| 90.0X | 2.2mm | 45.0X | 4.4mm | 135.0X | 1.5mm | 180X | 1.1mm | |
| 25X/9mm | 17.5X | 12.9mm | 8.8X | 25.7mm | 26.3X | 8.6mm | 35X | 6.4mm |
| 112.5X | 2.0mm | 56.3X | 4.0mm | 168.8X | 1.3mm | 225X | 1.0mm | |
| 30X/8mm | 21.0X | 11.4mm | 10.5X | 22.9mm | 31.5X | 7.6mm | 42X | 5.7mm |
| 135X | 1.8mm | 67.5X | 3.6mm | 202.5X | 1.2mm | 270X | 0.9mm | |

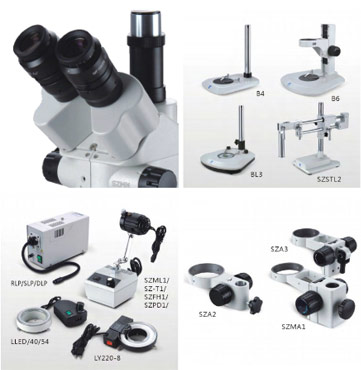

Based & Stand
Focusing bracket
Additional illumination
B2
- B2 투과형 베이스
- φ95mm 유리판과 흑백 작업 보드
- 12v / 15w 할로겐 램프, 밝기를 독립적으로 조절 가능
- 기본 12v / 15w 할로겐 (7w 형광 선택 가능)
- 봉 높이 : 240mm
- 직경 : φ32mm
- 받침대 크기 :
20mm x 255mm x 40mm
B4
- 재물대 직경 : ø100, 클립
- 흰색 및 검은색 재물대
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대 크기 :
210 x 273 x 22mm
B5
- 봉 높이 : 280mm
- 봉 직경 : ø32mm
- 받침대 크기 :
320 x 260 x 16mm
B6
- 높이 : 260mm
- 초점 거리 :110mm
- 본드암 직경 Ø 76mm
- 받침대 크기 :
300mm x 303mm x 45mm
BL3
- 전원 공급 : 110V~240V
- LED조명, 밝기조절가능
- 봉 높이 : 248mm
- 봉 직경 : ø32mm
- 받침대 크기 :
303 x 290 x 47mm - 상부조명 ST70L1 사용 가능
SZ-STL1
- 어느 각도 및 위치에서도 관찰 가능
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대크기 :
210 x 260 x 22mm
SZ-STL2
- 이중 암(arm) 구조로 견고하며 안정적임
- 수직 봉 높이 : 380mm
- 봉 직경 : ø32mm
- 초점 봉 높이 : 140mm
- 초점 봉 직경 : ø32mm
- 수평 조절 범위 : 235mm
- 받침대크기 :
210 x 260 x 20mm
SZ-ST2
- 봉타입 넓은 스탠드
- 봉높이: 248mm
- 직경: 32mm, 320 X 260 X 12mm
- 가로폭이 넓어 안정적인 스탠드
기술 사양
|
Eyepiece |
Wide field high eyepiont eyepiece WF10X/20mm, WF15X/15mm,WF20X/10mm（can mount micrometer） |
|
Wide field high eyepiont eyepiece and diopter adjustment eyepiece WF10X/20mm、WF15X/15mm、WF20X/10mm（can mount micrometer） |
|
|

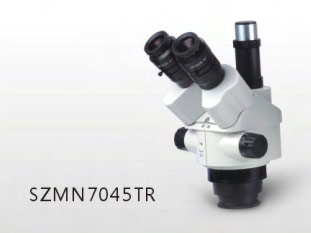

Viewing Head |
SZMN7045：Binocular head, 45° inclined, 360°rotatable, zoom objective 0.7X-4.5X, working distance 100mm. inter-pupillary range 54~76mm, both two tube diopter adjustment(±5) |
|
SZMN7045：Trinocular head, 45° inclined, 360°rotatable, zoom objective 0.7X-4.5X, working distance 100mm. inter-pupillary range 54~76mm, both two tube diopter adjustment(±5) |
|
|
SZMN645: Binocular head, 45° inclined, 360°rotatable, zoom objective 0.7X-4.5X, working distance 100mm. inter-pupillary range 54~76mm, fixed eyepiece tube ( used for diopter adjustment eyepiece) |
|
|
SZMN645：Trinocular head, 45° inclined, 360°rotatable, zoom objective 0.7X-4.5X, working distance 100mm. inter-pupillary range 54~76mm, fixed eyepiece tube ( used for diopter adjustment eyepiece) |
|
|
DVSZMN645: Digital head with LCD screen. 45° inclined, 360°rotatable, zoom objective 0.7X-4.5X, working distance 100mm. inter-pupillary range 54~76mm, fixed eyepiece tube ( used for diopter adjustment eyepiece) 8 inch LCD screen, resolution ratio 800*600,CCD 520 TVLINES |
|
|
Auxiliary Lens |
0.5X/165mm. 0.75X/105mm. 1.5X/45mm. 2X/30mm. |
|

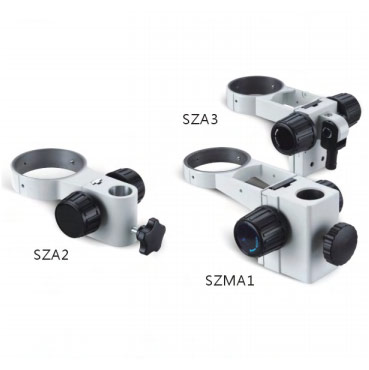

Focus |
SZMA1 focus arm, two focusing knobs are with tension adjustable, adjust range 50mm. |
|
SZMNA1 focus arm, two focusing knobs are with tension adjustable, adjust range 50mm. |
|
|
SZA2 industry bound focus arm 1 (industry exclusive use) |
|
|
SZA3 industry bound focus arm 2 (industry exclusive use) |
|
|

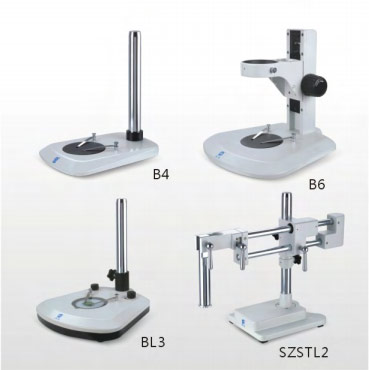

Stand |
B4 pillar type sector plain stand |
|
SZMST2 pillar type transmission stand, top & bottom halogen illuminator 12V15W (brightness adjustment). |
|
|
SZMST3 pillar type transmission stand, top illuminator with 12V15W halogen bulb, brightness adjustment. bottom illuminator with 7W fluorescent light, fixed brightness |
|
|
SZSTL1 single arm universal stand |
|
|
SZSTL2 double arm universal stand |
|
|

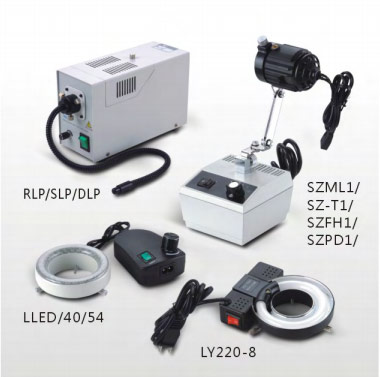

Other light source |
Ring light/LED/Fiber |
|
Photo device |
Photo tube（with PK mount），4X photo eyepiece |
|
TV device |
0.35X/0.5X/1.0X C-mount adapter |
|
Others |
Precision measurement platform, dark field condenser, jewelry clip |
