SZ6-WD5

모델명 SZ6-WD5
모델분류 디지털현미경
특징 디지털 실체현미경
다운로드

11.6 인치 휴대용 모니터

  • 1920 * 1080 Hd 해상도
  • 16 : 9 화면 비율
  • HDMI 표준 인터페이스
  • 초당 전송 프레임 60fps
  • 공간 확보의 용이성
  • 편리한 휴대성

5,000,000 픽셀 CMOS 카메라

  • 1 / 2.5 ” 센서
  • 15fps @ USB2.0 @ 15fps @ HDMI
  • 정적 해상도 – 2592 × 1932, 동적 해상도 – 1920×1080,
  • 내장 소프트웨어 마우스 컨트롤
  • PC가 필요 없이 SD카드(8G)에 사진, 비디오 촬영
  • 자동으로 화이트 밸런스, 노출, 채도를 최적화
  • 표준 C-마운트

헤드(Head)

  • 콤팩트한 디자인으로 경통안에 모든 기능을 집약해 놓음으로써, 작업공간이 넓지 않은 곳에서도 사용이 가능합니다.
  • Parallel Semi-apochromatic Optical System과 진보된 다중 코팅 기술로 이미지 왜곡 현상을 없앰으로써, 고해상도의 이미지를 얻을 수 있으며, 또한 관찰물의 실제 색상을 복원할 수 있습니다.
  • 줌 비율 1:6.5, 줌 배율 0.7배 ~ 4.5배, 표준 작업거리 90mm, 분해능 63-180lp/mm로 기존 기기의 비전 이미지 관찰에 적합합니다.
  • 다양한 배율의 보조 대물렌즈 및 CCD 아답터를 선택할 수 있어서, 최대 배율 0.09배 ~ 18배, 작업거리 37mm ~ 356mm, 대물 시야 0.23mm ~ 91mm까지 가능합니다.
  • 고휘도 싱글 1W LED, 색온도 5500K의 균일 조명 시스템을 갖추고 있어서, 반사율이 높은 표면이나 조명 장치가 제한적인 경우에도 고정밀 탐지가 가능합니다.

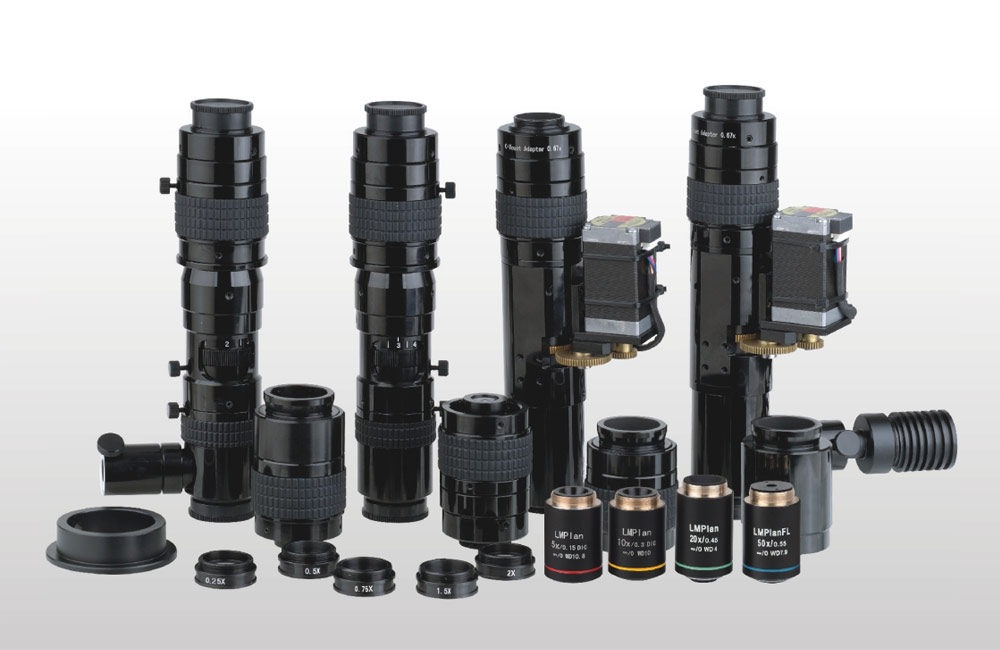

  • 다양한 옵션 장치를 선택할 수 있습니다.

DMSZ7은 교육용으로 적합한 다양한 기능을 제공합니다

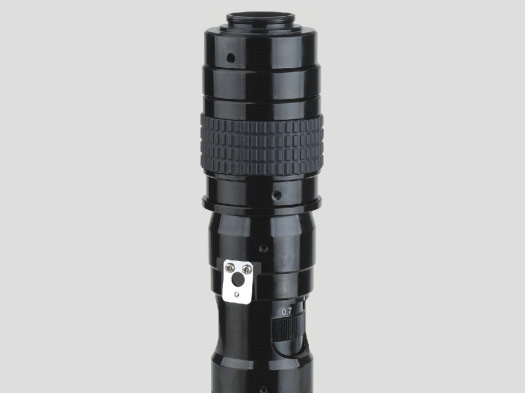

  • SZ6D/SZ6CHI은 표준 렌즈로, 미세 초점 기능을 사용할 수 있습니다.
  • 미세 초점 기능은 경통 설치 위치를 바꾸지 않고, 시스템의 작업거리를 조절할 수 있습니다.
  • SZ6DF3 / SZ6CHF3 미세 초점 범위 : 3mm
  • SZ6DF12 미세 초점 범위 : 12mm
SZ6DF3 / SZ6CHIF3 / SZ6DF12
  • SZ6D/SZ6CHI은 표준 렌즈로, 미세 초점 기능을 사용할 수 있습니다.
  • 미세 초점 기능은 경통 설치 위치를 바꾸지 않고, 시스템의 작업거리를 조절할 수 있습니다.
  • SZ6DF3 / SZ6CHF3 미세 초점 범위 : 3mm
  • SZ6DF12 미세 초점 범위 : 12mm

보조 대물렌즈

표준작업거리 (mm)

3mm 미세 초점

12mm 미세 초점

0.25X

356

338 ~ 390.5

230 ~ 390.5

0.5X

170

164.5 ~ 176.5

133.5 ~ 176.5

0.75X

113

111 ~ 116.5

95.5 ~ 116.5

1X

90

88.5 ~ 91.5

79.5 ~ 91.5

1.5X

52

51.5 ~ 52.8

47.5 ~ 52.8

2X

37

36.7 ~ 37.4

34.4 ~ 37.4

보조대물렌즈별 미세 초점 거리 범위 참조표 (단위 : mm)

SZ6DP / SZ6CHIDP
  • 표준 렌즈에 배율 고정 장치 장착이 가능합니다.
  • 최대 및 최저 배율 로케이팅과 연결된 4개의 고정 위치, 즉 1X, 2X, 3X, 4X, 가 있습니다.
  • 고정 배율과 고정 캘리브레이션에서 측정하기 위해서, 6군데에 위치에 고정장치가 있습니다.
  • 배율 고정 장치는 다른 기능과 결합하여 사용이 가능합니다.

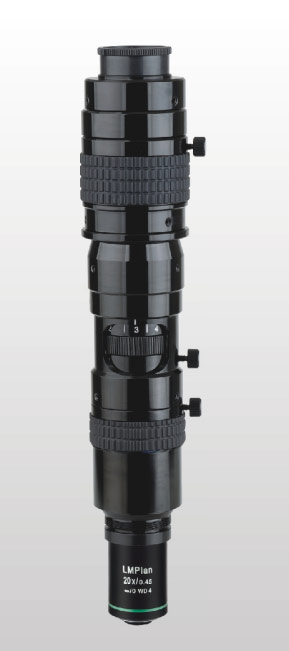

SZ6M
  • SZ6M 고배율 줌렌즈는 금속렌즈와 결합하여 배율을 높일 수 있습니다. 줌배율 3.5배 ~ 45배, 분해능 400 ~ 1700lp/mm까지 가능합니다.
  • 장거리 무한 세미-아포크로매틱 금속 대물렌즈는 고해상도의 미세 이미지를 관찰할 수 있습니다.
  • 옵션 금속 대물렌즈 : 5X, 10X, 20X, 50X
  • 금속 대물렌즈 사용시는 1배 이상의 CCD 아답터 사용 권장.
  • 1X 이하인 경우, 1/2 또는 1/2″ 이상의 CCD 아답터를 사용해야 하며, 시야 주변에 그림자가 나타날 수 있습니다.
금속 대물렌즈 참조표

배율

작업거리 (mm)

개구수 (N.A)

5X

10.8

0.15

10X

10.0

0.30

20X

4.0

0.45

50X

7.8

0.55

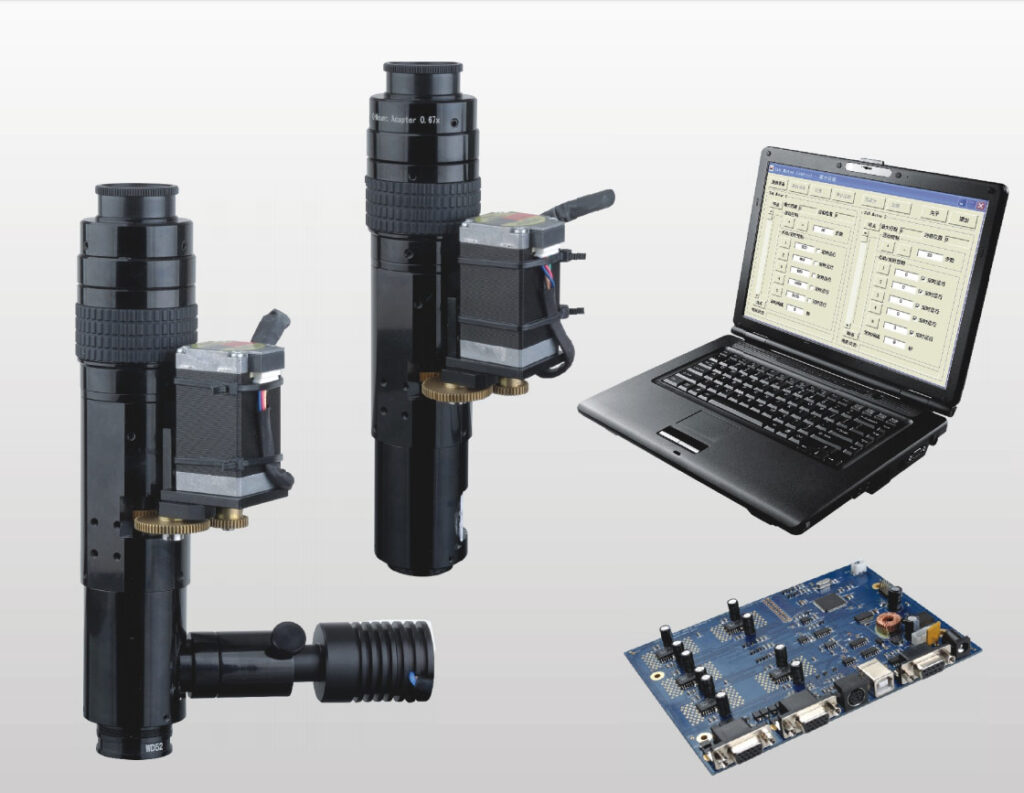

SZ6DMOT / SZ6CHIMOT 전동방식 줌 렌즈

콘트롤러
전 원 24V DC / 2A
콘 솔 USB, RS-232, S 터미널
이중 5단계 모터 연결 듀얼 15핀 D-SUB 커넥터
윈도우 작동 시스템 USB 포트 연결
모터 5단계 모터 스텝 각도 0.72˚ 24V / 0.7A
프로그램 SZ6 Motor Control (영어/중국어)
