CX40M은 시장성있는 제품인 ‘XYM’과 ‘MX4R’의 장점과 신제품 ‘RX50M’의 혁신적인 마케팅 요구 사항을 통합하여 성능을 다시 최적화했습니다.
탁월한 이미징 성능과 편안한 작동 경험을 갖춘 CX40M은 금속 분석 및 산업용 검사를 위한 비용 효율적인 솔루션을 제공합니다.

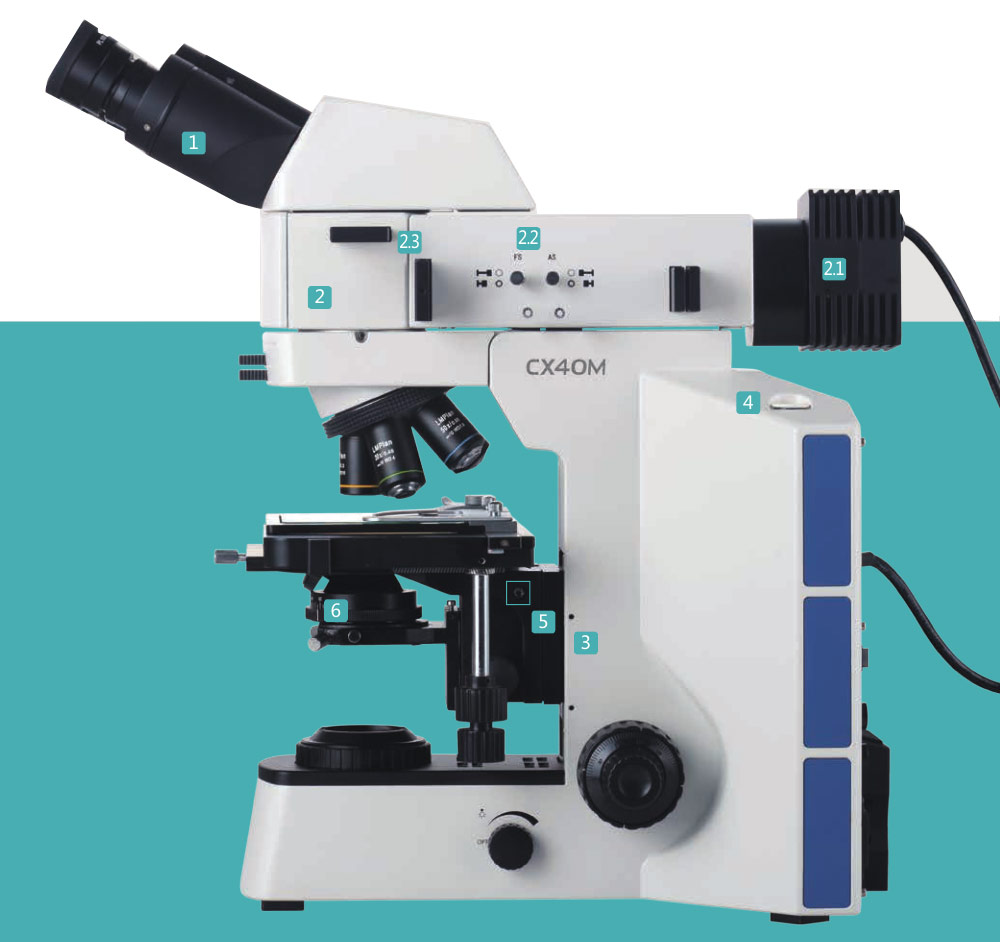

1 . 가장 적합한 시야각인 30° 경사 헤드는 모든 사람에게 최상의 작업 상태로 유지하고 긴장과 피로를 덜어 줍니다. 헤드의 눈금에 따라 눈금 간격을 최적으로 조정할 수 있습니다.
2. 반사 조명기 – 필드/개구 조리개 및 경사 조명 장치 , 편광 키트 및 필터용 슬롯, 쾰러(Koehler) 조명 시스템을 채택했습니다.
2.1. 다른 LED와 비교할 때, 따뜻한 백색광(3000-3300K)을 사용하는 단일 5W LED는 열악한 상황에서도 관찰자의 시야에 피로를 덜어줍니다.
2.2. 필드 중심과 조리개 중앙을 조정하는 풀-로드 장치를 사용하면 조명 영역을 확장하거나 축소하여 미광을 제거 할 수 있습니다.
2.3. 간단한 편광 관찰은 플러그식 편광판 키트로 가능합니다. 다른 필터를 사용하면 더 이상적인 이미지를 얻을 수 있습니다.
3. 테스트 할 수있는 가장 높은 샘플은 투과 및 반사 프레임으로 28mm, 반사 프레임으로 78mm 높은 샘플을 사용할 수 있으며, 스테이지 홀더에서 나사를 풀면 스테이지를 50mm 떨어 뜨릴 수 있습니다.
4. 소켓 헤드 나사 용 M4 렌치는 공간을 최대한 활용하여 작업 효율을 향상시킵니다.
5. 상한 장치는 시료와 대물 렌즈 사이의 충격으로 인한 손상을 방지하는 데 유용합니다.
6. 새로 설계된 RX50M의 탁월한 콘덴서 시스템을 사용하여, 훨씬 더 투과 된 빛이 큰 개구수와 강한 강도로 통과 할 수 있습니다.
PlasmaQuant PQ 9000 시리즈
- PlasmaQuant 9100 : New Analytik Jena’s Emission Spectrometer – Choose the best model for your needs
- PlasmaQuant® PQ 9000 Elite : 혁신적인 소형 디자인의 고분해능 기술
- PlasmaQuant® PQ 9000 -: 경제적인 분석이 가능한 ICP-OES

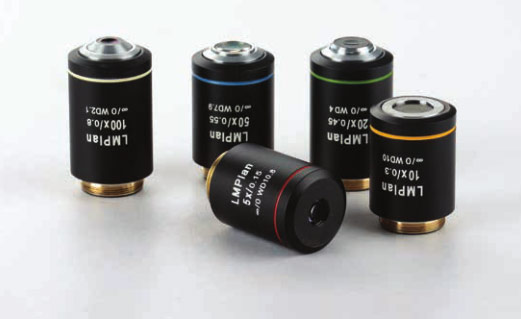

| 대물 렌즈 | 배율 | N.A | W.D | 커버 유리 | 초점 거리 | 적용 거리 |
| LMPlan | 5x | 0.15 | 10.8 | 0 | 45 | ∞ |
| 10x | 0.30 | 10.0 | ||||
| 20x | 0.45 | 4.0 | ||||
| 50x | 0.55 | 7.9 | ||||
| 100x | 0.80 | 2.1 |
CX40M은 시장성있는 제품인 ‘XYM’과 ‘MX4R’의 장점과 신제품 ‘RX50M’의 혁신적인 마케팅 요구 사항을 통합하여 성능을 다시 최적화했습니다.
탁월한 이미징 성능과 편안한 작동 경험을 갖춘 CX40M은 금속 분석 및 산업용 검사를 위한 비용 효율적인 솔루션을 제공합니다.
1 2 3 명시야 이미지
4 5 경사 조명 이미지
6 편광 이미지
기술 사양
|
Optical system |
Infinity color corrected optical system |
|
Viewing head |
30°inclined gemel binocular head, interpupillary distance: 54mm~75mm, left diopter ±5 adjustable |
| 30°inclined gemel trinocular head, interpupillary distance: 54mm~75mm, diopter ±5 adjustable, splitting ratio R:T=100:0 or 50:50 | |
|
Eyepiece |
High eye-point wide field plan eyepiece PL10X22mm |
| High eye-point wide field plan eyepiece PL10X22mm, with reticle | |
| High eye-point wide field plan focusing eyepiece PL10X22mm | |
| High eye-point wide field plan eyepiece PL15X16mm | |
|
Objective |
LWD plan achromatic metallurgical objective 5x/10x/20x/50x/100x |
|
Nosepiece |
Reversed quintuple nosepiece |
|
Focus Adjustment |
Transmitted & Reflected frame, coaxial focus system with tension adjustment and up-limited device, coarse range: 28mm, fine precision: 0.002mm. Stage can be adjusted up and down, 28mm high sample is available. |
|
Reflected frame, coaxial focus system with tension adjustment and up-limited device, coarse range: 28mm, fine precision: 0.002mm. Stage can be adjusted up and down, 78mm high sample is available. |
|
|
Stage |
Double layer mechanical stage with X/Y coaxial adjustment, size: 175mmX145mm, moving range: 76mmX42mm. |
| Metal plate for transmitted frame; glass plate for transmitted & reflected frame. | |
|
Reflected illumination |
Wide-range voltage 100V-240V_AC50/60Hz, reflected lamp-house with single 5W LED, warm color. Koehler illuminator with oblique light device, center adjustable field and aperture diaphragm |
|
Transmitted illumination |
Wide-range voltage 100V-240V_AC50/60Hz, transmitted lamp-house with single 5W LED, warm color. |
|
Condenser |
N.A.0.9 swing-out achromatic condenser for transmitted frame, with center adjustable aperture iris diaphragm. |
|
Other accessories |
Yellow/neutral/IF550/LBD filter for transmitted light |
| Digital camera adapter: 1X, 0.67X, 0.5X focusing C-mount, 3.2X photo eyepiece, photo tube with PK or MD mount, relay lens Interference filter for reflected light: Blue filter <=480nm Green filter 520nm~570nm Red filter 630~750nm White balance filter |
|
| High precision micrometer, scale value 0.01mm |
