AXIS Supra+ : XPS surface analysis instrument
다음 세대 XPS인 AXIS Supra+는 이전 모델보다 향상된 성능을 제공하며, 시장을 선도하는 분광 및 이미징 기능과 비할 데 없는 자동화 기능을 결합하여 높은 샘플 처리량과 사용 용이성을 보장합니다. 비할 데 없는 대면적 분광 성능을 통해 광전자 스펙트럼을 획득할 수 있습니다. 빠르고 높은 공간 해상도의 XPS 이미징은 표면 화학의 측면 분포를 보여주고 선택된 영역 분석을 통해 추가적인 특성 분석을 지원합니다.
Improved Performance
AXIS Supra+는 샘플 처리 및 기기 파라미터의 컴퓨터 제어를 통한 완전 자동화로 다른 어떤 분광기와도 차별화됩니다. 분석 중에는 Flexi-lock 샘플 잡지와 샘플 분석 챔버 자동 스테이지의 협력을 통해 자동으로 샘플 홀더를 전달하고 교환할 수 있습니다.
ESCApe 통합 수집 및 처리 소프트웨어는 AXIS Supra+가 최대 성능을 발휘할 수 있도록 지원하며, 분광기와의 쉬운 인터페이스를 제공합니다.
Capabilities of the AXIS Supra+

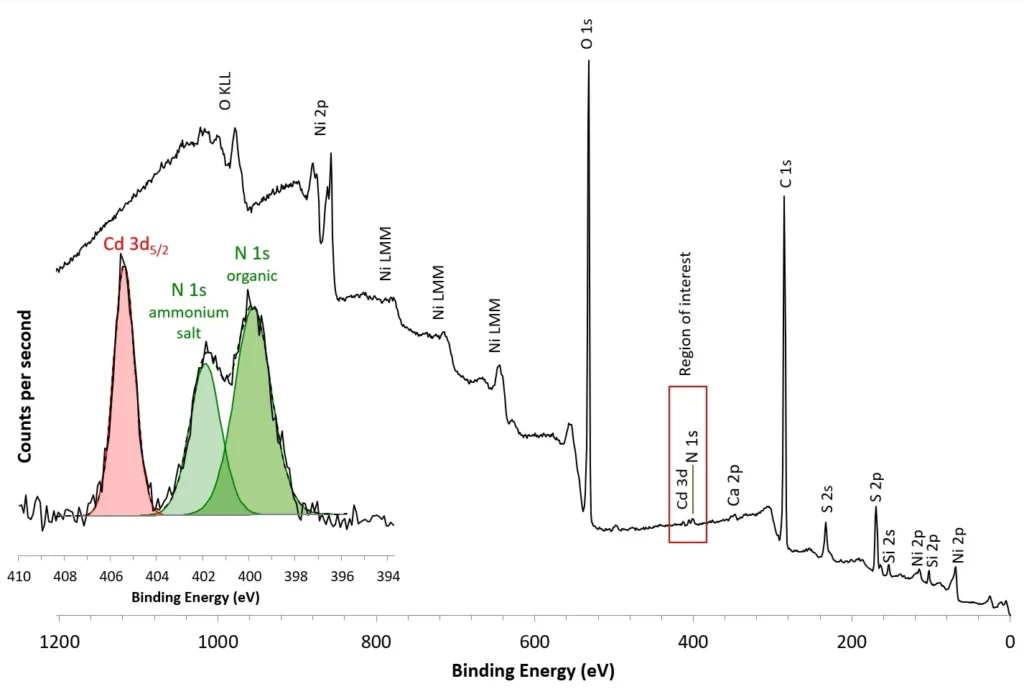

1. Large area, high sensitivity XPS
AXIS Supra+는 화학 상태 X선 광전자 분광법(XPS)에 최적화되어 있습니다. 효율적인 광전자 수집과 높은 전송 효율을 자랑하는 전자 광학 시스템이 결합되어 대면적 분석 영역에서 비할 데 없는 민감도와 해상도를 제공합니다. 기존의 스캔 방식으로 데이터를 수집하는 것 외에도, 128채널 지연선 탐지기(Delay-Line Detector, DLD)를 활용하여 1초 이내에 빠르고 비스캔 방식으로 스펙트럼을 획득할 수 있습니다.
Key capabilities include:
- 쉬운 경량 원소 검출
- 저농도에서도 우수한 신호 대 잡음비
- 빠른 데이터 수집
- 스캔 방식 또는 스냅샷 방식의 스펙트럼 수집 모드

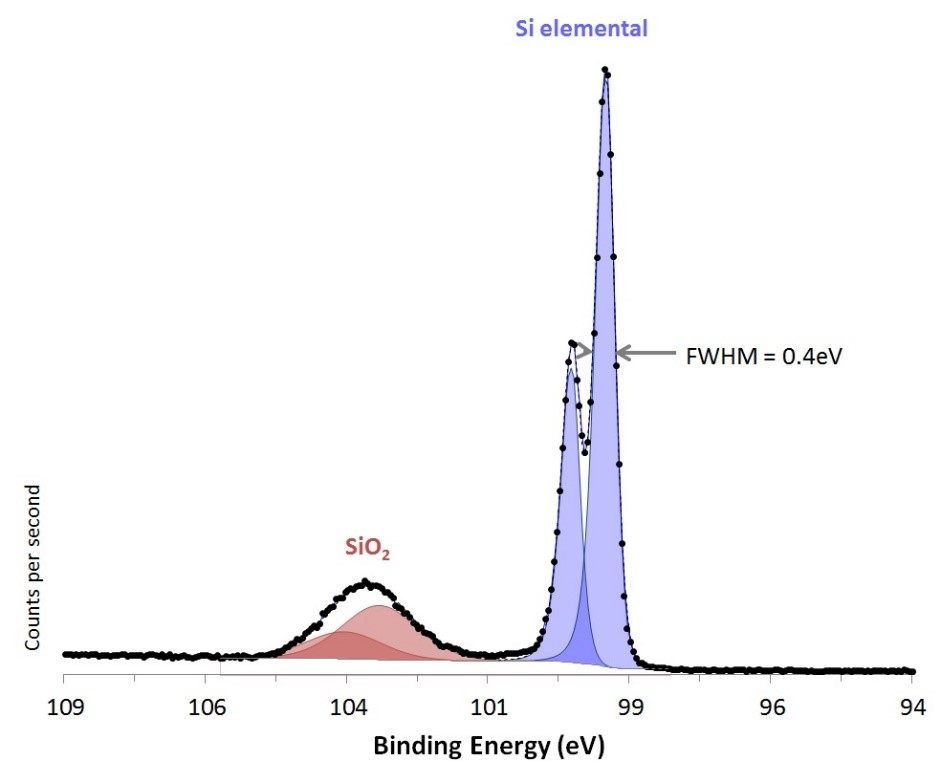

2. High energy resolution
모든 분광기의 기본 요구 사항은 가능한 최고의 에너지 해상도입니다. 분광기가 광전자 방출 피크의 확산에 기여하지 않는 높은 에너지 해상도는 작은 화학적 이동을 정확하게 측정하는 데 필수적입니다. AXIS Supra+는 대형 500mm 롤랜드 원 (Rowland circle) 모노크로마티드 Al Kα X선 광원과 최적화된 전자 광학 시스템을 갖추고 있어 뛰어난 화학적 해상도를 보장합니다.
Advantages of high spectral energy resolution include:
- 화학적 이동의 명확한 식별
- 절연체와 전도성 샘플 모두에서 보장된 에너지 해상도

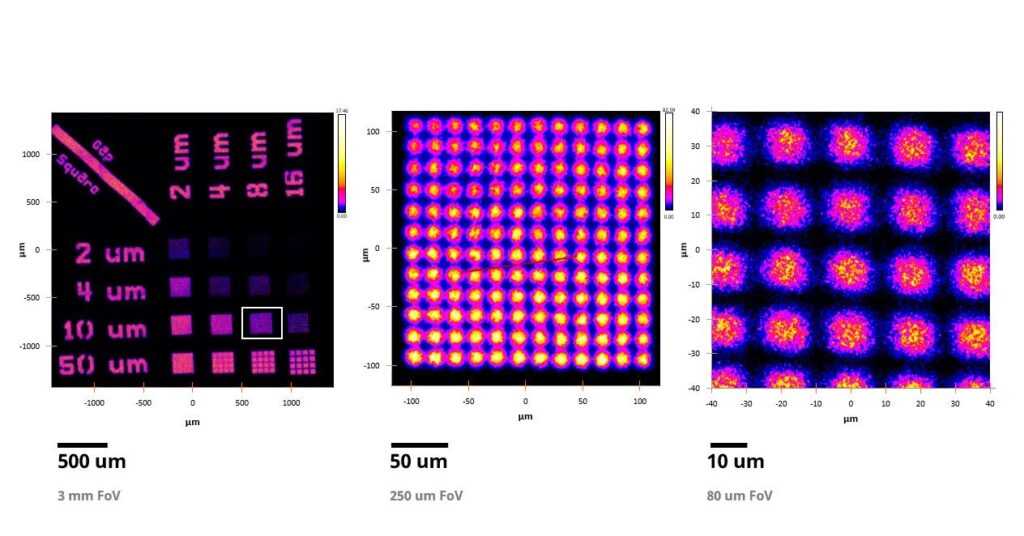

3. Fast parallel imaging
표면에서 원소나 화학 물질의 측면 분포는 XPS 이미징을 통해 측정됩니다. AXIS Supra+는 빠르고 높은 공간 해상도의 병렬 이미지를 획득합니다. 병렬 이미지 수집은 전통적인 주사 빔 방식보다 훨씬 빠르고 더 높은 공간 해상도를 달성하는 장점이 있습니다. 또한, 병렬 이미징은 스테이지 이동과 결합되어 ‘스티치’ 이미지를 획득할 수 있으며, 이를 통해 수 밀리미터에 걸친 이미지를 생성하면서도 몇 마이크론의 공간 해상도를 유지할 수 있습니다.
Capabilities provided by parallel imaging include:
- 궁극적인 공간 해상도: 최고 배율에서 1마이크론의 해상도 제공
- 높은 에너지 해상도 및 화학 상태 이미징: 정확한 화학 상태 분석을 위한 뛰어난 에너지 해상도
- 정량적 이미징: 독특한 구형 거울 분석기와 지연선 탐지기(Delay-line detector)를 사용하여 정량적인 화학 상태 이미지를 제공
- 스펙트로현미경: 이미지 데이터셋에서 스펙트럼을 쉽게 획득하고, 각 픽셀에서 스펙트럼을 제공합니다.

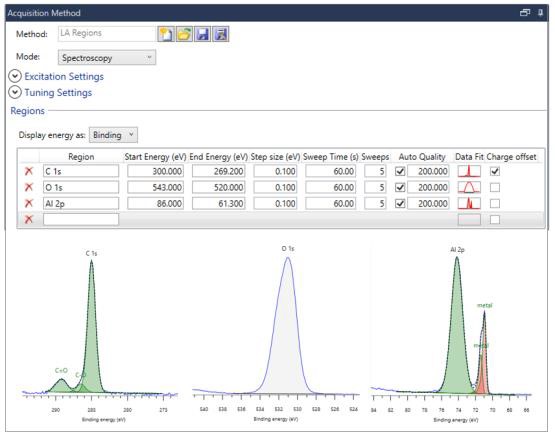

4. Versatile ESCApe software for acquisition and processing
AXIS Supra+는 화학 상태 X선 광전자 분광법(XPS)에 최적화되어 있습니다. 효율적인 광전자 수집과 높은 전송 효율을 자랑하는 전자 광학 시스템이 결합되어 대면적 분석 영역에서 비할 데 없는 민감도와 해상도를 제공합니다. 기존의 스캔 방식으로 데이터를 수집하는 것 외에도, 128채널 지연선 탐지기(Delay-Line Detector, DLD)를 활용하여 1초 이내에 빠르고 비스캔 방식으로 스펙트럼을 획득할 수 있습니다.
Key capabilities include:
- 쉬운 경량 원소 검출
- 저농도에서도 우수한 신호 대 잡음비
- 빠른 데이터 수집
- 스캔 방식 또는 스냅샷 방식의 스펙트럼 수집 모드
5. Unrivalled instrument automation
AXIS Supra+는 샘플 처리를 완전히 자동화하여 다른 어떤 분광기와도 차별화됩니다. 실험이 끝난 후 자동 샘플 교환 기능은 연속적인 운영을 가능하게 합니다. 전례 없는 수준의 자동화는 컴퓨터 제어된 베이크아웃과 그에 따른 필라멘트의 탈가스와 같은 정기적인 유지보수 작업에도 적용됩니다.
자동화에는 X선 광원과 모노크로마토 미러도 포함되어 있어, Al Kα와 선택적인 Ag Lα 여기 광원 간의 교정 및 전환이 완전히 컴퓨터로 제어됩니다. 또한, 모터화된 다중 위치 양극을 통해 지속적으로 최적화된 성능을 보장합니다.
6. High throughput sample handling - typical work flow
높은 샘플 처리량을 보장하기 위해 최대 3개의 샘플 홀더를 Flexi-lock 샘플 잡지에 배치할 수 있습니다. 각 샘플 홀더에 대한 광학 이미지가 획득되며, 이 이미지에서 샘플 분석 위치가 자동화된 ‘펌프’ 주기 동안 식별됩니다. 이후 데이터 수집을 위한 모든 요구 사항을 정의하는 수집 방법이 선택됩니다. 이 방법은 간단한 분광법부터 스퍼터 깊이 프로파일링이나 각도 분해 XPS와 같은 복잡한 실험까지 정의할 수 있습니다. 이후 다른 샘플 홀더에 있는 샘플에 대한 분석은 자동 샘플 처리 시스템을 통해 샘플 홀더가 교환되면서 분석 큐를 진행하는 방식으로 추가됩니다.
Key attributes of AXIS Supra+ automated sample handling:
- 자동화된, 무인 샘플 홀더 교환
- 높은 처리량, 빠른 샘플 분석
- 다중 사용자 환경에 이상적
- 샘플 장착 영역 최대 7200 mm² (2400 mm² x 3 샘플 홀더), 최대 샘플 두께 19 mm (이중 높이 샘플 홀더 사용 시)
